VLN 地图表示与决策：拓扑记忆、双尺度融合与空间推理

VLN 系列目录 · 第 05 篇

按学习顺序阅读

1. 00 · 视觉语言导航综述：从任务评测到机器人闭环
2. 01 · VLN 任务与评测：数据集、动作空间与评价指标
3. 02 · VLN 基础模型：序列建模、跨模态注意力与动作预测
4. 03 · VLN 策略学习：模仿学习、强化学习与分布偏移
5. 04 · VLN 视觉语言预训练：代理任务、数据构造与迁移
6. 05 · VLN 地图表示与决策：拓扑记忆、双尺度融合与空间推理
7. 06 · 大模型驱动的 VLN：语言规划、视觉理解与动作生成
8. 07 · 机器人视觉语言导航：仿真迁移、可通行性与运动执行

历史记忆可以保存曾经看见的地标，地图进一步组织这些地标所在的位置、连接关系和未探索方向。本文以 DUET 与 BEVBert 为主线，解释在线拓扑建图、全局与局部动作对齐、双尺度分数融合，以及 RGB-D 特征如何形成局部度量地图，并用算例和消融分析说明不同空间表示的作用。

预训练篇讨论了表示如何从数据和代理任务中获得导航相关知识。这里继续讨论表示的组织方式：当模型已经走过两条走廊，发现目标更可能在早先看到但尚未进入的房间时，怎样选择那个房间，又怎样返回通向它的路口？

这涉及三个层次：记住观测、选择空间目标、执行通往目标的路线。下文以离散视点图环境中的 DUET 和 BEVBert 为范围。论文中的位置、邻接候选和深度条件会明确列出；其图上导航机制不直接等同于真实机器人的定位与避障。

一、从时间记忆到空间地图

1.1 观测序列与位置关系

设指令为 $W$，当前位置为 $v_t$，已经观察到的地图为 $G_t=(\mathcal V_t,\mathcal E_t)$。节点集合记录位置，边集合记录已知连接。一个抽象的在线更新过程是：

$$G_t=\operatorname{Update}(G_{t-1},v_t,o_t,\mathcal N(v_t)).$$

$o_t$ 是当前观测，$\mathcal N(v_t)$ 是当前可到达的邻接位置。该式表示数据流，具体节点表示和更新机制由模型决定。位置图也不意味着预先知道完整环境：$G_t$ 只覆盖已经到过或从到过的位置观察到的区域。

表示	索引依据	直接保存的信息	决策时需要补足的关系
循环状态	当前时间步	压缩后的语言与经历	旧地点、先后次序和连接关系需隐式恢复
显式历史序列	观测时间	多个时刻的视图、动作与步序	同一位置重复出现时的空间关联
拓扑地图	位置节点	地点、连接与探索状态	节点内部的几何和物体细节
局部度量地图	空间栅格	地标相对方向、距离与局部布局	超出局部覆盖范围的长程结构

同一门口被两次看见，在时间序列中可能对应两个条目，在位置图中则可以更新同一个节点。反过来，把一个全景平均成一个节点向量，也会压缩“桌子左侧的小物体”等细节。DUET 用局部细粒度分支补充拓扑节点；BEVBert 进一步把局部视觉写入度量栅格。

1.2 地图节点、候选目标与执行路线

把已访问节点记为 $\mathcal V_t^{\mathrm{visited}}$，尚未访问但已经被观察到的候选记为 $\mathcal U_t$。在本文讨论的常用设置中，全局目标集合为：

$$\mathcal A_t^G=\mathcal U_t\cup\{\mathrm{STOP}\}.$$

已访问节点仍参与地图编码和路由，但可以从“下一探索目标”中屏蔽。设模型选择了远端目标 $g_t$，执行路线是当前图上的一条路径：

$$P_t=\operatorname{ShortestPath}_{G_t}(v_t,g_t).$$

因此，屏蔽旧节点作为探索终点，并不禁止执行路线经过旧节点。也不能把 $g_t$ 的节点 ID 直接当作当前模拟器的邻居索引；一个全局选择可能需要沿图经过多个局部位置。DUET，§3.1–3.3。

二、DUET：全局拓扑与局部细粒度表示

2.1 在线建图与两种特征粒度

DUET 的输入包括当前全景、语言、位置信息，以及任务适用时的对象候选。全景被划分为多个带朝向的视图；对象特征来自候选框。全景视图与可导航方向不是相同集合，只有部分视图对应邻接节点。

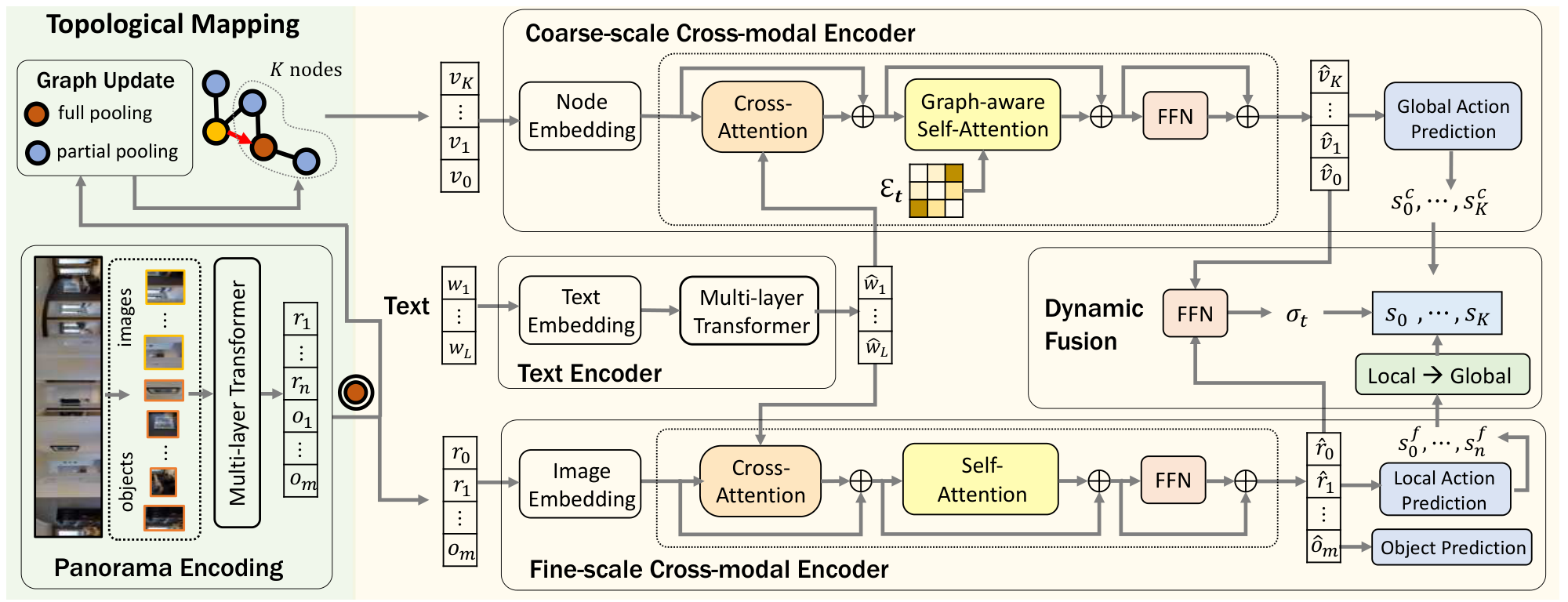

图 1｜Shizhe Chen、Pierre-Louis Guhur、Makarand Tapaswi、Cordelia Schmid、Ivan Laptev，Think Global, Act Local，CVPR 2022，原论文 Figure 4。截取完整图区，内容未改绘；版权归原权利人。论文 · 原尺寸。

从左到右读图：当前视图和对象经过全景编码；一条路径将其汇聚成节点特征并更新图，进入上方粗尺度分支；另一条保留视图和对象 token，进入下方细尺度分支。两路都读取中间的语言表示。右侧 Local → Global 先对齐动作含义，再由 Dynamic Fusion 合并分数。

对当前位置，DUET 对编码后的全景视图与对象特征作平均汇聚，形成较紧凑的节点表示。对尚未到达的候选，只能使用已有位置朝向该候选的视图特征；从不同位置重复观察同一候选时，聚合这些局部观察。未知区域不会凭空具有到达后的完整全景。

节点表示再加上相对当前位置的方向／距离，以及访问步序编码。已访问节点使用最近一次访问的步序，未访问节点使用零步序。额外的 STOP token 对应在当前位置停止，不是一处新的物理地点。

2.2 图感知注意力

普通自注意力只依据内容相似度分配权重；DUET 为节点之间加入图关系偏置。省略多头和残差等外围结构，原文的图感知自注意力可写为：

$$\begin{aligned} Q&=XW_Q,\\ K&=XW_K,\\ V&=XW_V,\\ \operatorname{GASA}(X)&=\operatorname{Softmax} \left(\frac{QK^\top}{\sqrt d}+M\right)V,\\ M&=EW_e+b_e. \end{aligned}$$

$X\in\mathbb R^{N\times d}$ 为节点表示，$E\in\mathbb R^{N\times N}$ 为从图连接得到的成对距离矩阵，$W_e,b_e$ 为可学习映射参数。Softmax 按每个查询节点对应的候选节点维度归一化。图关系影响的是注意力权重，而不是直接指定输出动作。DUET，式（3）–（4）。

对于隔墙相邻的两个位置，图中通路与空间直线距离可能明显不同。阅读距离编码时需要分清其来源，不能把图距离、方位角和视觉相似度当作一种信息。GASA 学习如何使用图关系；选择目标之后的最短路规划仍是另一个环节。

2.3 全局动作、局部动作与对象预测

全局分支将节点与语言融合后，为图上目标输出分数 $s_i^c$；局部分支将当前视图、对象和语言融合后，为邻居与 STOP 输出 $s_i^f$。两路的“粗／细”首先指表示粒度和决策范围，不能理解为同一图像简单换两个分辨率。

分支	视觉单位	导航输出范围	主要作用
粗尺度全局分支	每个位置的汇聚节点特征	已观察地图中的未访问目标与 STOP	长程探索、返回其他分支
细尺度局部分支	当前视图与对象 token	当前邻接动作与 STOP	指令与当前细节的对应、停止判断
对象预测头	当前对象候选特征	当前位置的对象候选	REVERIE 等任务的目标指认

REVERIE 使用给定候选框，SOON 的对象候选由检测器产生；R2R 没有最终对象指认要求。导航成功与对象指认成功需要按任务分别报告，不能把对象头作为所有 VLN 模型的必备模块。

三、DUET 的动作空间对齐与动态融合

3.1 远端目标如何获得局部支持

全局图里可能存在远端房间 $C$，但当前相机只看到邻居 $A,B$。局部分支没有 $C$ 对应的直接输出，因此不能对两个分数数组按下标相加。

DUET 先把已访问邻居的局部 logits 相加，构成回溯支持：

$$s_{\mathrm{back}} =\sum_{j\in\mathcal N(v_t)\cap\mathcal V_t^{\mathrm{visited}}}s_j^f.$$

对当前邻接候选和 STOP，保留自己的局部分数；对非邻接的未访问目标，用共同的回溯分补足：

$$\bar s_i^f= \begin{cases} s_i^f,&i\in\mathcal N(v_t)\ \text{或}\ i=\mathrm{STOP},\\ s_{\mathrm{back}},&i\in\mathcal U_t\setminus\mathcal N(v_t). \end{cases}$$

这是原文式（6）在有效目标集合上的展开。回溯分是 logit 之和，不要求落在 $[0,1]$，也不是“先 softmax 再加概率”。多个远端候选得到相同的局部支持，它们的区别主要由全局分支的节点分数保留。

3.2 门控与候选排序

将两个分支的 STOP 表示分别记为 $\hat v_0,\hat r_0$，门控及融合分数为：

$$\begin{aligned} \gamma_t&=\operatorname{sigmoid} \bigl(\operatorname{FFN}([\hat v_0;\hat r_0])\bigr),\\ s_i&=\gamma_t s_i^c+(1-\gamma_t)\bar s_i^f,\\ p_t(i)&=\frac{\exp s_i}{\sum_{j\in\mathcal A_t^G}\exp s_j}. \end{aligned}$$

这里以 $\gamma_t$ 对应原论文的 $\sigma_t$，避免与其他章节的 sigmoid 函数符号混淆。两层前馈网络读取状态相关的 STOP 表示，预测本次决策应当怎样平衡全局和局部证据。无效目标先排除，再归一化。

假设局部有未访问邻居 $A$、已访问邻居 $B$，全局另有非邻接未访问目标 $C$。取 $\gamma_t=0.6$，演示如下：

全局可选动作	全局分数	对齐后的局部分数	融合分数
$A$	2	1	1.6
$C$	3	0.5（来自 $B$ 的回溯分）	2.0
STOP	0	−1	−0.4

该算例中模型选择 $C$。$B$ 可以出现在通向 $C$ 的执行路径上，但它不是此次探索目标。若有两个已访问邻居，应按定义相加两者的局部分数，而不是擅自选最大分或给远端候选填零。

3.3 图上决策与实际移动

DUET 在已构建图上用 Floyd 最短路径路由到选中的目标。全局选择减少了逐步“决定是否继续回头”的次数，但路径上的实际移动仍应完整计入轨迹长度。远端目标不是一次不计距离的瞬移。

停止机制也不只有普通 STOP 选择：论文在超过最大决策步数时强制终止，并返回停止概率最高的节点作为最终位置；对象指认在最终停止位置执行。复现其结果时，需要把这个终止规则和额外返回路径一起纳入协议。

四、BEVBert：拓扑结构与局部度量空间

4.1 两类地图保存不同的信息

把历史图像依次存起来，可以回答“以前看见过什么”，却未必能直接回答“这些观测之间有什么空间关系”。BEVBert 将历史组织为拓扑图与局部鸟瞰度量图，并分别与指令进行融合。

表示	基本单元	适合表达的信息	主要限制
观测序列	按时间排列的图像／视图	出现顺序与历史上下文	空间邻接关系需要隐式学习
拓扑图 $G_t$	位置节点与连接边	已探索结构、长程候选目标和回溯路径	节点内部的细粒度布局较粗
局部度量图 $M_t$	以智能体为中心的空间栅格	附近地标的相对方向与距离	覆盖范围有限，依赖深度和位姿

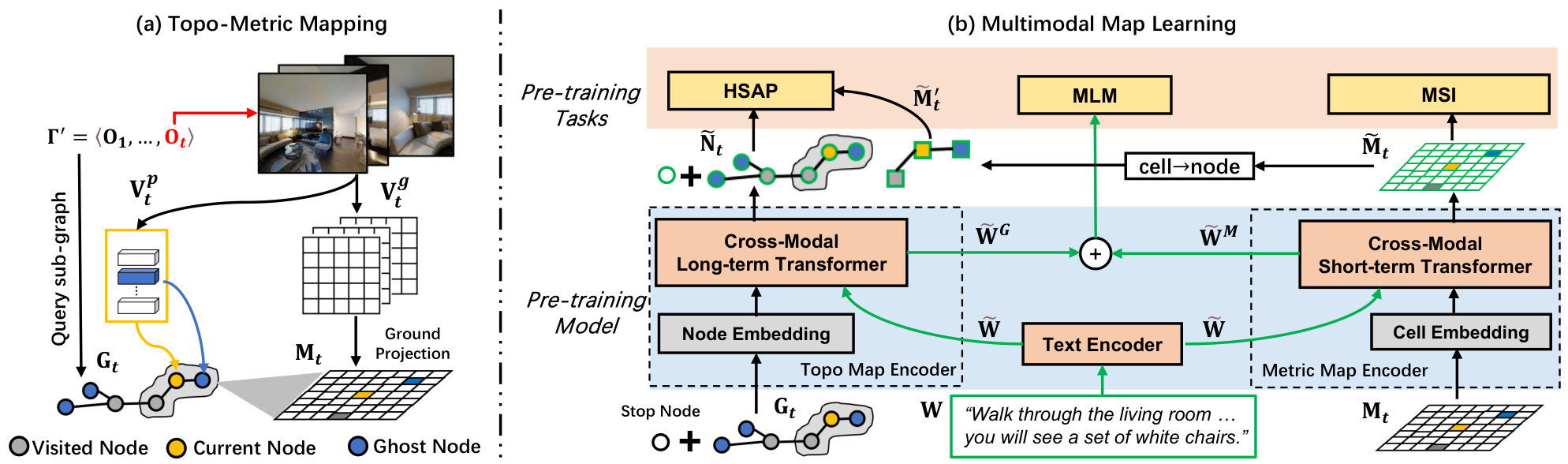

图 2｜Dong An 等，BEVBert: Multimodal Map Pre-training for Language-guided Navigation，ICCV 2023，原论文 Figure 2。截取图区域，内容未改绘；原文采用 CC BY 4.0。论文来源 · 查看原尺寸。

先看图（a）：同一批观测产生全景特征 $V_t^b$ 与图像网格特征 $V_t^g$，分别用于拓扑节点和地面投影。再看图（b）：拓扑分支进行节点级跨模态融合，度量分支进行栅格级跨模态融合；顶部三个预测头对应下一节的训练目标。图中的 cell→node 用于对齐两个分支的动作候选，并非把整张栅格图永久压成一个节点。

4.2 拓扑图的在线维护

拓扑图写作 $G_t=(N_t,E_t)$。节点区分已访问位置、当前位置，以及已被观察到但尚未访问的候选位置（ghost nodes）。智能体移动后，将新观察到的候选位置加入图中，更新节点特征和访问状态。

已访问节点可以积累该位置的全景信息；尚未到达的候选位置只能依据指向它的已有观测形成表示。节点还加入相对于当前位置的方向、距离和访问时间等编码。随后，图感知注意力利用连接结构编码节点，再与语言交互。

这里的“全局”指相对于当前已构建地图的长程决策范围。它并不代表智能体预先掌握整栋建筑。在论文的离散环境设置中，每一步的可导航候选节点由模拟器提供；推广到真实环境，还需要相应的候选位置生成机制。

4.3 从 RGB-D 观测到局部栅格

度量图的构造先提取二维视觉特征，再利用对应的深度和相机位姿投影到空间。BEVBert 使用 ViT-B/16-CLIP 的 $14\times14$ 图像网格特征，把附近访问节点的观测汇入以当前智能体为中心的地图。

下面用标准针孔相机模型展开投影过程。设像素坐标为 $(u,v)$，内参为 $K$，深度 $z$ 表示沿相机光轴的距离，则相机坐标系中的点为：

$$p_C=zK^{-1}[u,v,1]^\top.$$

若深度传感器提供的是沿射线的欧氏距离，应先归一化射线方向，再乘该距离，不能直接代入这里的光轴深度。图像经过缩放、裁切后，也需要使用与当前像素坐标一致的内参。

设 $R_{WC},t_{WC}$ 将相机坐标变换到世界坐标；$R_{WB_t},t_{WB_t}$ 表示当前智能体坐标系相对于世界坐标系的姿态和位置，则：

$$\begin{aligned} p_W&=R_{WC}p_C+t_{WC},\\ p_{B_t}&=R_{WB_t}^{\top}(p_W-t_{WB_t}). \end{aligned}$$

这样，不同时间、不同相机朝向获得的特征才能落到同一个当前局部坐标系。只把旧图像特征叠加，而不进行位姿变换，会把相机运动混入物体布局。

为说明栅格化，约定局部坐标 $x$ 向前、$y$ 向左，地图有 $U\times V$ 个栅格，边长为 $s$，采用从零开始的索引：

$$\begin{aligned} i&=\left\lfloor x/s+U/2\right\rfloor,\\ j&=\left\lfloor y/s+V/2\right\rfloor. \end{aligned}$$

越界点不写入当前地图；有效点按其平面位置分配到栅格。对落入同一格的特征集合 $\mathcal P_{ij}$，可以进行逐维平均：

$$M_t[i,j]=\frac{1}{|\mathcal P_{ij}|} \sum_{k\in\mathcal P_{ij}} f_k, \qquad |\mathcal P_{ij}|>0.$$

空集合对应未观测格，需要保留未知状态。这里聚合的是视觉特征，而非凭空生成一块已知可通行空间。

投影算例。 设 $f_x=f_y=100$、$c_x=c_y=50$，像素为 $(100,50)$，光轴深度为 $2\,\mathrm m$，则 $p_C=(1,0,2)$。假设相机位于智能体原点，光轴朝前；相机的右、下、前分别映射到智能体的右、下、前，那么 $p_{B_t}=(2,-1,0)$。在 $21\times21$、$s=0.5\,\mathrm m$ 的地图中，该点写入 $(i,j)=(14,8)$。这个坐标约定用于演示几何过程，具体实现必须统一自身轴方向和数组索引。

论文默认的 $21\times21$ 地图覆盖 $10.5\,\mathrm m\times10.5\,\mathrm m$。它保留附近布局，并通过拓扑图补充更远处的结构。栅格编码还包含相对极角、距离和是否属于局部动作集合的信息，使视觉内容能够与“右侧”“附近”等空间词发生对应。

五、混合地图上的预训练与动作决策

5.1 两路地图表示的分工

BEVBert 的拓扑编码器输出节点表示 $\tilde n_i$，度量编码器输出栅格表示 $\tilde m_{u,v}$；二者分别与同一条指令融合。前者侧重长程候选目标，后者侧重局部几何关系。

MLM 仍然预测被遮住的词，但条件由单个全景扩展为混合地图：

$$\mathcal L_{\mathrm{MLM}} =-\mathbb E\log p_\theta (W_{\mathcal M}\mid W_{\setminus\mathcal M},G_t,M_t).$$

论文将两路跨模态分支得到的语言表示相加，再送入词预测头。这样，恢复一个词时可以同时使用拓扑历史和局部布局。

5.2 HSAP：全局与局部动作分数融合

混合单步动作预测（HSAP）首先在两个分支中独立打分。将局部候选位置所在的栅格映射回对应拓扑节点后，记其分数为：

$$\begin{aligned} s_i^G&=\operatorname{FFN}_G(\tilde n_i),\\ s_i^M&=\operatorname{FFN}_M(\tilde m_i). \end{aligned}$$

$\tilde m_i$ 指已经对齐到节点 $i$ 的栅格表示。若全局动作集合为 $\mathcal A_G$，能获得局部栅格分数的节点集合为 $\mathcal A'_G\subseteq\mathcal A_G$，融合为：

$$s_i=\begin{cases} \delta_t s_i^G+(1-\delta_t)s_i^M, &i\in\mathcal A'_G,\\ s_i^G,&i\notin\mathcal A'_G. \end{cases}$$

门控权重 $\delta_t\in(0,1)$ 由当前状态计算：

$$\delta_t=\sigma\!\left( \operatorname{FFN}([\tilde n_0;\tilde m_{c,c}]) \right).$$

$\tilde n_0$ 是停止节点表示，$\tilde m_{c,c}$ 是智能体所在的中心栅格，$\sigma$ 为 sigmoid。局部地图覆盖的候选使用双分支融合；其他长程候选保留拓扑分数。后者并非把不存在的局部分数当作零再加权。

例如，三个候选 $A,B,C$ 的拓扑分数为 $2,1,1.5$，局部地图只覆盖 $A,B$，其局部分数为 $0,3$。令 $\delta_t=0.6$，则：

$$(s_A,s_B,s_C)=(1.2,1.8,1.5).$$

拓扑分支原本偏向 $A$；加入局部空间信息后，$B$ 得分最高，而 $C$ 的分数保持 $1.5$。训练时对有效动作进行 softmax，用专家动作 $a_t^*$ 计算交叉熵：

$$\begin{aligned} p_t(i)&=\frac{e^{s_i}}{\sum_{j\in\mathcal A_{\mathrm{valid}}}e^{s_j}},\\ \mathcal L_{\mathrm{HSAP}}&=-\mathbb E\log p_t(a_t^*). \end{aligned}$$

论文屏蔽已访问节点作为新的目标候选。推理时选择得分最高的未访问候选或停止节点；若目标不与当前位置相邻，则在已构建拓扑图上用 Dijkstra 算法规划到它的路径。目标节点的屏蔽与途中是否可以经过旧节点是两回事：到达远端候选的路径仍可能穿过已访问位置。

5.3 MSI：掩码栅格的多标签语义预测

地图存在未观测区域。BEVBert 的掩码语义想象（MSI）随机遮住约 15% 的度量栅格，要求模型利用指令与剩余地图预测这些格子的语义。

一个栅格可能同时包含多个类别，因此不能用互斥的单类 softmax。令 $y_{kc}\in\{0,1\}$ 表示被遮住的格子 $k$ 是否含有类别 $c$，预测概率为 $q_{kc}$。把论文目标展开到栅格和类别，可写成二元交叉熵：

$$\begin{aligned} \ell_{kc}={}&-y_{kc}\log q_{kc}\\ &-(1-y_{kc})\log(1-q_{kc}),\\ \mathcal L_{\mathrm{MSI}}={}& \mathbb E\sum_{k\in\mathcal M_{\mathrm{cell}}} \sum_{c=1}^{40}\ell_{kc}. \end{aligned}$$

这里 $q_{kc}$ 由独立 sigmoid 输出，40 类监督标签来自 Matterport3D；求和也可按实现归约为均值。目标是恢复语义类别，而非重建原始视觉向量或像素。

例如某格的监督同时包含“墙”和“门”，两类概率都应增大；错误的“床”类别概率则应降低。MSI 让模型学习室内布局与指令的统计联系，但推测出的语义仍有不确定性，不能直接当作障碍物已消失或通道必定存在的证据。

5.4 从离线预训练到在线微调

预训练阶段混合使用 MLM、HSAP 和 MSI；微调阶段则在连续决策过程中更新地图，并交替使用 teacher forcing 与 student forcing。后者根据当前模型分布采样动作，在实际到达的状态上重新获得监督目标。

其微调损失可概括为：

$$\mathcal L_{\mathrm{fine}} =\lambda\mathcal L_{\mathrm{TF}}+\mathcal L_{\mathrm{SF}}.$$

两项均是相应状态分布上的动作交叉熵，$\lambda$ 控制专家轨迹部分的权重。对 R2R 等任务，student forcing 的伪标签依据地图上通向终点的候选目标构造；对强调路线忠实度的 RxR，论文使用与 nDTW 相关的目标选择依据。因此，标签设计仍受任务评测目标约束。

模型执行自身动作，并不自动意味着使用强化学习。这里仍依靠动作标签进行模仿学习；区别在于训练状态由谁生成，以及偏离专家路线后如何重新给出合适监督。

六、消融证据与方法比较

比较维度	DUET	BEVBert
全局表示	在线拓扑节点与连接	在线拓扑节点与连接
局部表示	当前全景视图与对象 token	多次 RGB-D 观察投影形成的局部度量栅格
远端候选的局部支持	汇总已访问邻居的局部 logits 作为回溯分	局部地图覆盖外的候选保留全局分数
特有输入条件	位置与邻接候选；对象任务需要对象候选	位置、邻接候选与深度信息
局部语义监督	对象任务中的目标指认等	掩码栅格的多标签语义预测
需要分别验证	探索范围、停止与对象指认	地图结构、深度条件与空间监督

两种方法都保留全局拓扑信息，但局部信息的组织方式不同。以下消融分别检验其设计，不把来自不同任务和训练设置的结果合成性能排名。

6.1 地图结构带来的变化

BEVBert Table 5 在 R2R val-unseen 上比较地图设计。下表保留完整的地图／深度条件；TL 为轨迹长度（米），SR 与 SPL 均以百分数表示。

地图表示	深度条件	TL	SR	SPL
拓扑图	不使用深度	12.59	70.25	61.29
拓扑图 + 深度特征	仿真真值	11.76	70.03	61.45
度量图	估计深度	14.41	60.64	52.17
度量图	仿真真值	14.15	60.90	52.80
混合地图	估计深度	13.61	74.67	63.63
混合地图	仿真真值	14.55	74.88	63.60

仅向拓扑表示增加深度特征，并没有带来明显的 SR 提升；混合地图的收益更符合“通过投影显式组织局部布局，并与拓扑结构互补”的解释。局部度量图单独使用时表现较弱，也说明覆盖附近细节不足以替代长程记忆。

估计深度与仿真真值下的混合地图结果接近，但这只能支持论文所用深度估计器和评测环境下的结论。它没有同时证明对任意深度噪声、位姿漂移或真实机器人传感器都保持相同效果。

此外，混合地图的 SR 高于纯拓扑图，TL 也更长。成功率、路线长度和 SPL 需要结合解读，不能仅据一个指标断言所有决策都更高效。

6.2 预训练任务的边际贡献

BEVBert Table 6 保持混合地图框架，逐步加入预训练目标，同样报告 R2R val-unseen：

预训练任务	TL（m）	SR（%）	SPL（%）
无上述预训练任务	15.56	60.24	48.29
MLM	16.26	73.52	60.13
MLM + HSAP	14.50	74.03	63.03
MLM + HSAP + MSI	14.55	74.88	63.60

MLM 带来明显的基础收益；加入 HSAP 后，SPL 从 60.13 提升至 63.03，动作相关监督改善了这一设置下的成功与路径效率综合表现。MSI 在已有两项任务上进一步提高 0.85 个百分点的 SR 和 0.57 个百分点的 SPL。

因此，全部预训练相对无预训练的收益不能全部归因于 MSI；地图结构、图文预训练、动作监督和语义补全各有作用。上述结果是作者报告的受控消融，不是本文复现结果，也没有提供足以判断微小差值统计显著性的重复实验信息。

6.3 DUET 的全局与局部消融

下表为 DUET Table 1 的 REVERIE val-unseen，保留导航和对象指认指标，单位均为百分数。

编码／融合设置	OSR	SR	SPL	RGS	RGSPL
仅细尺度	30.96	28.86	23.57	20.39	16.64
仅粗尺度	46.44	36.52	25.98	—	—
双尺度平均融合	51.86	45.81	31.94	32.49	22.78
双尺度动态融合	51.07	46.98	33.73	32.15	23.03

粗尺度的探索能力更强，但该消融没有局部对象预测头，不能产生 RGS；细尺度对终点和对象细节的判断更充分，却受局部动作范围限制。融合之后，两类信息共同支持探索和终止。动态融合相对平均融合增加 1.17 个 SR 百分点、1.79 个 SPL 百分点，但 OSR 和 RGS 没有同时提高，不能概括为所有指标一致提升。

DUET 这张表使用 REVERIE；前面的 BEVBert 两张表使用 R2R。它们各自说明模块贡献，不能将两个任务上的 SR 直接排序。

6.4 从专家路径到交互中的目标监督

地图不断增长，同一回合的候选集合也会改变。仅在专家路线前缀上训练，不一定覆盖策略回退或走偏后的地图状态。DUET 因而在预训练后加入伪交互示范者 PID。DUET，§3.3。

对非终止状态，将示范者的目标选择写作：

$$g_t^*=\arg\min_{g\in\mathcal U_t} \bigl[d(v_t,g)+d(g,v_{\mathrm{goal}})\bigr].$$

$d$ 是训练环境图上的最短路径距离，$v_{\mathrm{goal}}$ 为任务目标。该准则同时考虑到候选的成本与候选到目标的剩余成本；到达目标时应监督 STOP。公式需要合法候选与终止条件配套，不能对空候选集合直接求最小值。

PID 可以使用训练环境的完整图和目标信息提供标签，而策略只根据当前指令、观测和已构建地图决策。两者的信息权限不同。训练损失为：

$$\begin{aligned} \mathcal L_{\mathrm{PID}} &=-\sum_t\log p_\theta(g_t^*\mid W,P_{<t}),\\ \mathcal L&=\lambda\mathcal L_{\mathrm{SAP}} +\mathcal L_{\mathrm{PID}}+\mathcal L_{\mathrm{OG}}. \end{aligned}$$

$P_{<t}$ 是策略实际访问的路径，$\mathcal L_{\mathrm{SAP}}$ 约束专家路径上的动作，$\mathcal L_{\mathrm{OG}}$ 用于有对象指认监督的任务。PID 仍然给出动作标签；用策略采样轨迹，并不等于以奖励优化强化学习目标。

6.5 候选索引与回溯的实践检查

把双尺度方法接到导航环境时，最容易出错的环节是“两个数组是否指向同一个位置”。可围绕第三章的三个候选构造最小教学检查，按节点 ID建立映射，再计算分数。

数据或操作	应检查的条件	出错后的表现
全景视图索引	图像方向与视角编码对应	左右词和动作方向错位
局部候选节点 ID	当前环境邻居与特征行对应	选择正确分数却走向另一节点
全局节点 ID	重复观察更新同一节点	一个位置出现多个冲突副本
局部到全局映射	按 ID 对齐，不按数组行号相加	分数融合没有语义对应
已访问掩码	保留路由节点，屏蔽相应探索目标	无法回溯，或反复选择旧目标
远端目标执行	记录沿图经过的完整路径	TL、SPL 与实际移动不一致
STOP／对象预测	独立终止 token 与最终位置一致	在错误位置读取对象候选

验证时，可在保持节点与分数对应的前提下打乱候选数组顺序；最终选择的节点应保持不变。这个检查验证的是动作映射，不构成对完整 DUET 模型的性能复现。

DUET 与 BEVBert 的共同点是利用已观察空间结构作长程决策，关键差异在局部表示及其与全局候选的连接方式：DUET 保留当前视图／对象，并为远端候选汇总回溯支持；BEVBert 把多次 RGB-D 观察投到局部度量图，对覆盖内候选融合，对覆盖外候选保留拓扑分数。理解这些信息与动作的对应关系，才能判断一项改进改变了记忆、几何组织，还是目标选择机制。

下一篇转向大模型驱动的 VLN，讨论文本规划和视频模型如何接入这些导航决策接口。
